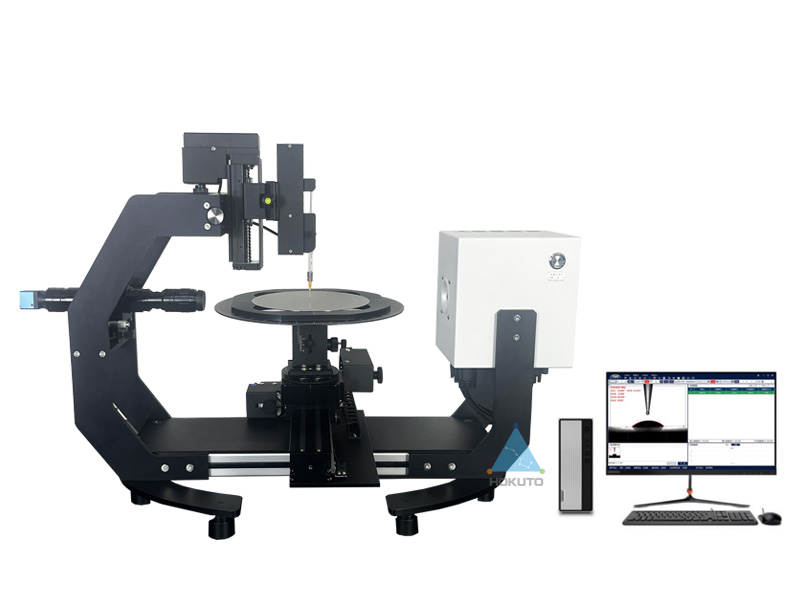

• 產品名稱：CA720全自動晶圓專用接觸角測量儀
• 貨期：現貨
• 品牌：北斗儀器
• 型號：CA-720
• 產地：江蘇蘇州
• 0

點擊咨詢

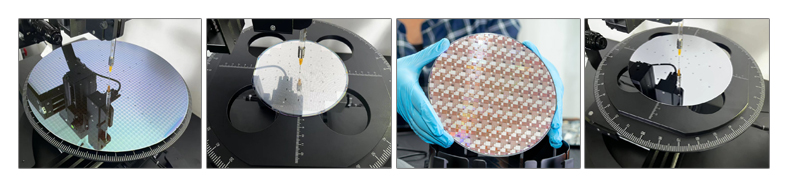

       1.樣品臺專為晶圓設計，可適應6-12寸的晶圓，具備四向?qū)χ泄δ堋?/span>

       2.矩陣型多點測試，測試精準簡單方便。自動定位-滴液-接液-自動測量-自動換位。

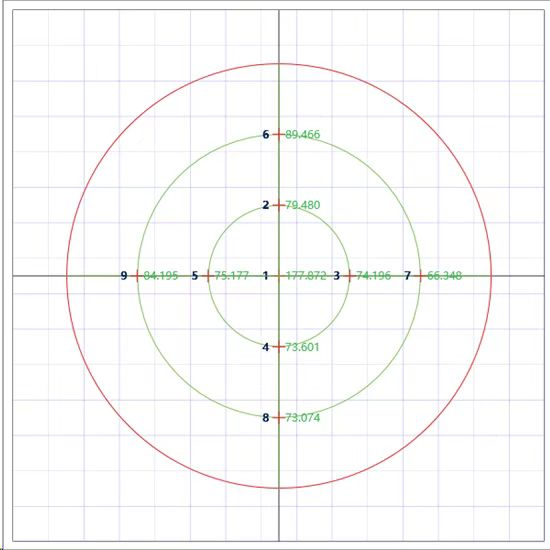

       3.一次測試點位多達50+個,可在原圖上直接顯示數據并保存。

       4.測試結果可直接保存在陣列圖上。

       5.批量方案設置功能，可保存多個測量方案，一次保存，終身無需再設定?？呻S時調取。

貨期：現貨

品牌：北斗儀器

型號：CA720

產地：江蘇蘇州

名稱：全自動晶圓專用接觸角測量儀

       接觸角（Contact angle）是指在氣、液、固三相交點處所作的氣-液界面的切線，此切線在液體一方的與固-液交界線之間的夾角θ，是潤濕程度的量度。是現今表面性能檢測的主要方法。采用光學成像的原理，測量樣品表面的接觸角、潤濕性能、表界面張力、前進后退角、表面能等。主要由光源、注射單元、樣品臺、采集系統、分析軟件等組成。設備采用全自動進液裝置，性價比高、拓展性強、功能全面、可滿足各種常規測量需求，目前已經廣泛使用在眾多高校院所及企業。

.

   專為晶圓深度定制的一臺全自動接觸角測量儀，廣泛用于晶圓的潤濕性能分析與研究，是一臺快速測量晶圓多點位潤濕性分析測量的設備。

    ASTM 5725 / 用自動接觸角測試儀測試片狀材料表面潤濕性和吸收性的標準方法

  ASTM C 813 / 用接觸角測量法測試玻璃疏水污物的標準方法

      眾所皆知，軟件是一臺儀器的靈魂所在，組成系統的硬件雖為測量提供了基礎，但只有在軟件的支持下，才能完美地實現硬件的功能，充分發揮其潛力，使系統的總體功能和性能如虎添翼。

      本公司研發定制的CA V1.2.1靜/動態接觸角測量軟件+表面能測量軟件專用測控軟件自2010年開始就面向客戶提供使用，經過11年來各行業客戶的使用反饋、使用要求、國家標準和國外標準的融合，已經達到一個很成熟穩定的狀態。

       擁有自主知識產權的軟件控制系統（行業內極少），在對以后軟件升級，新標準更換的時候起到一個很大的優勢，保證測試手段和測試標準走在行業領先位置。

| 測試報告

 精細機械：系統的框架選用高質量的進口高強度氧化保護鋁型材并烤漆處理，所有的其它主要組件也都是由鋁合金，不銹鋼和銅合金通過精密制作而成。保證儀器極強的穩定性。

 精密定位：系統所有的線性移動單元，包括三維樣品臺（xy-軸），(Z-軸)注射器/針頭的移動調節，均是由直線銅齒條和精密燕尾槽驅動，確保傳動平穩、輕松和精細。

 配置齊全的進樣器與針頭選擇：提供數十種不同規格的進樣器供使用者選擇，如不同規格（25ul/50ul/100ul/250ul/500ul/1000ul….）,不同材質（氣密玻璃進樣器/塑料進樣器），不同品牌（Hamilton/boli….）以滿足不同客戶需求。提供各種規格（10-34#）以及不同材質（不銹鋼/聚四氟乙烯/pp撓性針頭）以及特殊針頭（彎曲針頭），可用于常規接觸角測量，也可用于超疏水、超親水、高粘度等特殊液體的進樣、液滴轉移等。

 成像系統：采用了行曝光（RollingShutter）高分辨率CMOS圖像傳感器配合pomeas0.7-4.5遠心輪廓鏡頭。保證最佳的成像效果。同時亮度連續數字可調的高強度背光冷光源為成像提供了均勻的背景照明。優質鏡頭和高分辨率相機能夠以理想的尺寸和亮度在圖像中顯示出液滴，即使是非常小的液滴。

 領先的軟件平臺：軟件是整個測量系統的靈魂和大腦。CAV1.2.1軟件為用戶提供了范圍廣泛的功能和特性，而且其中的許多項目在這一領域均是出類拔萃。作為一光學方法，測量的精度取決于成像的質量和后著的處理、分析和計算方法。其中采用的亞像素（sub-pixel）液滴坐標檢測，自動液/固/流-三相接觸線識別，液滴全輪廓分析，和基于連續信息反饋的液滴監視功能等構成了軟件的核心組件，而且這一切又都能實時完成。具備雙邊接觸角自動測量快速擬合功能，分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況。

 軟件自動生成報告，其中涵蓋word、excel、PDF圖文、譜圖等多種數據報告。

 提供德國進口的接觸角測量校準樣，確保儀器的精準性，角度校準標準片5°、8°、30°（選配）；60°、90°、120°（選配）。

 國內首創基線自動傾斜功能，可修正由于樣品傾斜或機臺傾斜時的差異。

 分級管理系統，權限管理。分實驗員與管理員。避免人為數據的改動影響測試結果。

 具備雙邊接觸角測量快速擬合功能，更全面量分析液體與固體的表面潤濕性能、更準確的分析表面的實際潤濕情況；

 動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；

 具備歷史數據庫功能，記錄每一次的測試結果，可追溯歷史測試結果。

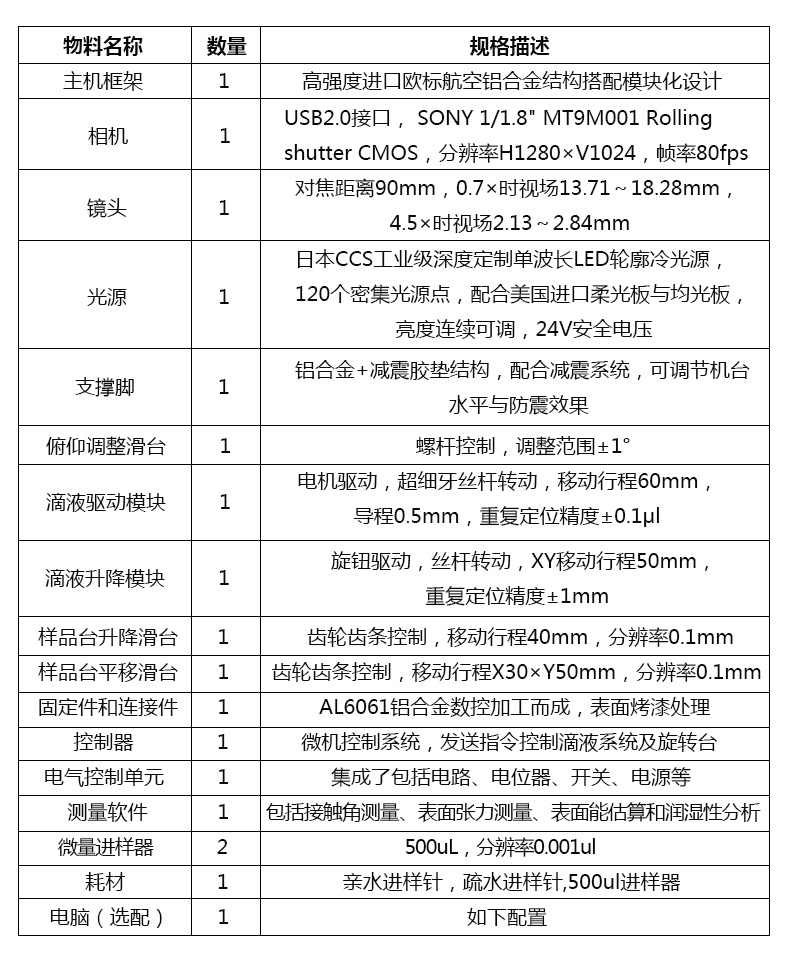

      1.usb2.0數字CCD攝像頭 1個

      2.連續變倍光學系統 1個

      3.自動高精密加樣系統+晶圓專用平臺 1套

      4.手動CCD傾斜系統 1套

      5.表界面分析測量系統應用軟件 1套

      6.說明書紙質一份及說明書電子版 1份

      7.保修卡及合格證1份

      8.親水進樣針20個，疏水進樣針20個

      9.500ul進樣器1個

      10.電源線及USB數據線、相機數據線、滴液數據線各1條

      11.XY專用水平儀1個
